產品介紹
輸入與輸出回路之間光隔離。
♦控制信號與TTL邏輯接口。
♦晶體管輸出，通態壓降小，開關速度快。
♦發光二極管指示工作狀態。
♦環氧樹脂封裝一體，抗震防腐，工作可靠。
♦產品主要用于工業自動化中，弱電與強電隔離控制以及各種大功率的直流電氣設備。如直流電動機、電磁閥、 電磁震動器、發動電機等。
(一)概述
1、輸入電路:輸入控制電流一般不大于15mA, TTL邏輯兼容。10A以下規格一般采用光電隔離，10A及以上規格一般采用高頻變壓器隔離，輸入控制電壓可達DC 3V-36V。
2、輸出電路:直流固態繼電器輸出電流在10A以下規格通常采用雙極性晶體管做輸出器件，10A及以上規格則一般采用功率場效應管(MOSFET)做輸出器件。導通時在晶體管或場效應管上一般有0.4V-1.OV的電壓降，因此在工作時會產生熱量，并隨著實際工作電流的增大而熱量增加，與選用的繼電器規格大小關系不大，一般實際工作電流在10A以上就應該配散熱器，30A以上散熱器需風扇冷卻。

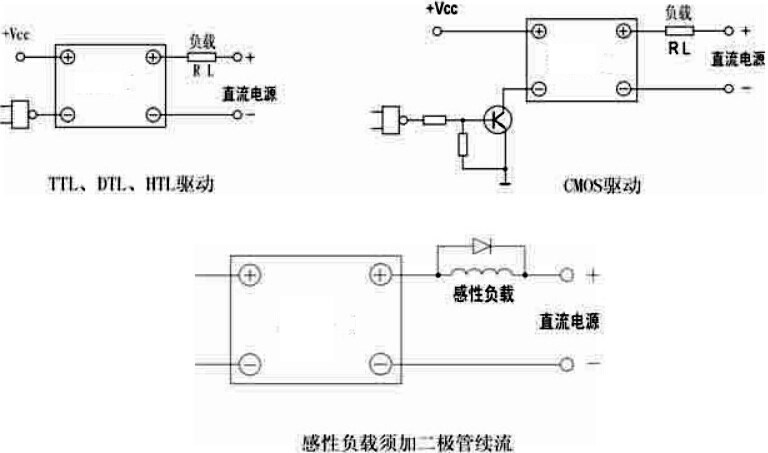

3、輸出端已內置反接保護電路。在必要時可以外加其他保護電路，如安裝快速熔斷器、二極管續流電路等元件。負載回路嚴禁短路，以免造成繼電器永久性損壞。
4、直流固態繼電器的安裝:直流固態繼電器安裝應遠離電磁干擾源，輸入引線與輸出引線應分開，安裝在散熱器上時應注意接觸面平整清潔，并均勻涂履導熱硅脂，繼電器直流輸入端與輸出端均有正負極性，安裝時輸入端與輸出端及正負極性切勿混淆。繼電器應安裝在通風良好處，盡量遠離熱源，多只繼電器之間應留有適當?shù)拈g隙。散熱器的選擇請參照交流固態繼電器。

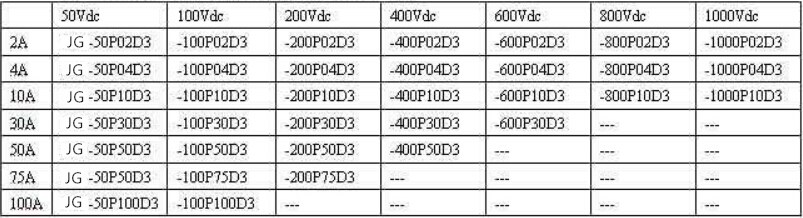

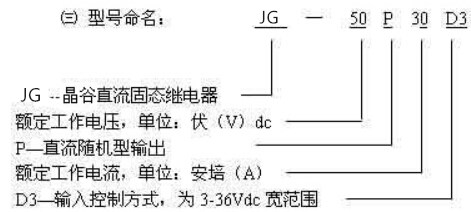

(二)繼電器負載輸出端電流等級及型號如下表：

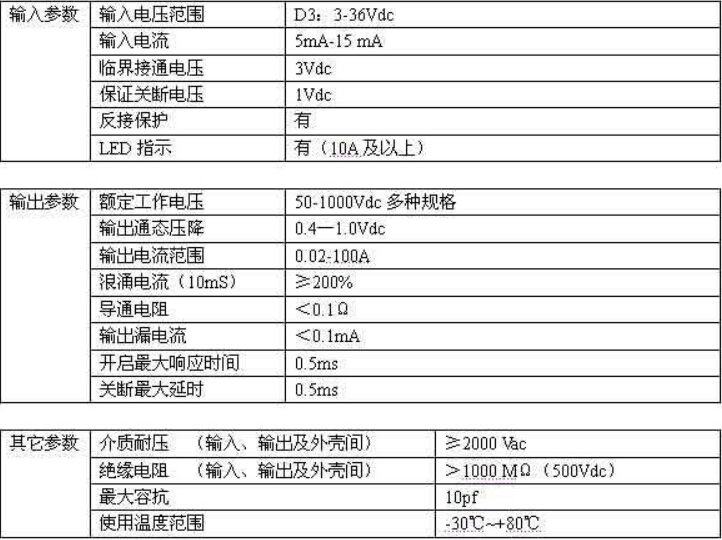

(四)技術參數
(五)不同電流等級的直流固態繼電器的外形

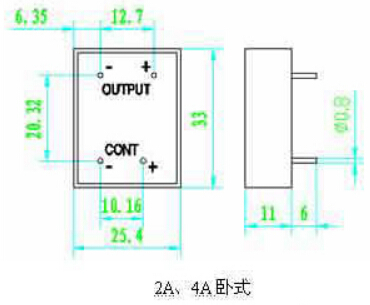

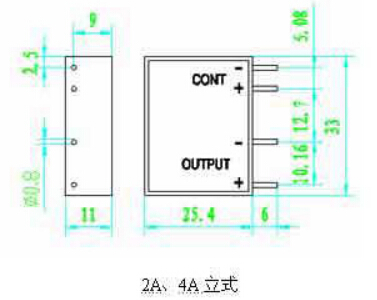

�、�2A、4A為塑料外殼，各有臥式和立式兩種，均為插針焊接，印刷板上使用，自然冷卻。
②1OA-30A長方形直流固態繼電器為鋁質底板，塑料外殼，螺釘壓緊式電極。
�、�50A-75A長方形固態繼電器為銅質底板，塑料外殼，螺釘壓緊式電極，固定在散熱器上使用。
�、�100A長方形固態繼電器為加厚鋼質底板，塑料外殼，螺釘壓緊式電極，固定在散熱器上使用。

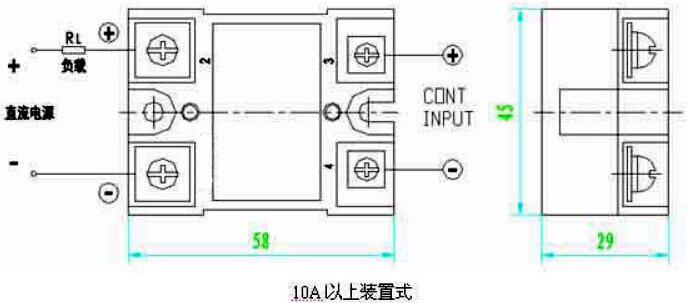

(六)外形尺寸
