㈠ 概述
1、JG-系列三相整流固態調壓器采用進口大規模集成電路設計，內部集三相過零檢測電路、移相控制電路、觸發驅動電路、六路單向可控硅組成的全橋、RC阻容吸收回路及電源電路等于一體，在自動或手動調節的輸入控制作用下，產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅，實現三相交流電直接轉換成幅值無級可調的脈動直流電壓，負載上的電壓從0V到電網全電壓的全范圍調節。模塊典型應用于各種電源、穩壓、直流電機、勵磁、電焊、電鍍、充電等場合。
2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式，也可用手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。
3、調壓器內置電源。無須外接同步變壓器，也無須外接直流電源。有LED指示。
4、調壓器采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。
5、調壓器適用于交流380V±20%，頻率：50Hz。三相交流電路的進線R、S、T無相序要求。
6、各輸入控制端與電源輸入端之間以及與強電主回路之間三者為全隔離設計，絕緣介質耐壓大于2000 Vac。

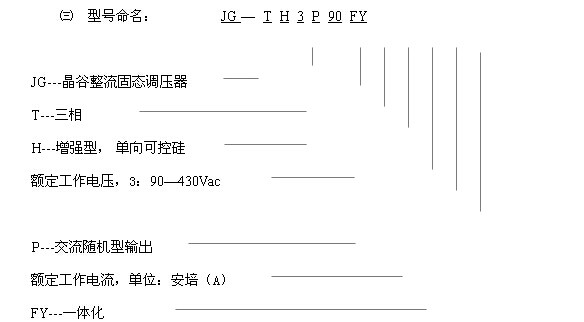

㈡調壓器負載輸出端電流等級及型號如下表：
注：150A以上大電流可采用我公司“三相觸發器LSJK-T3SCRF+可控硅”的全控或半控組合方式，性價比高，故障損失小。

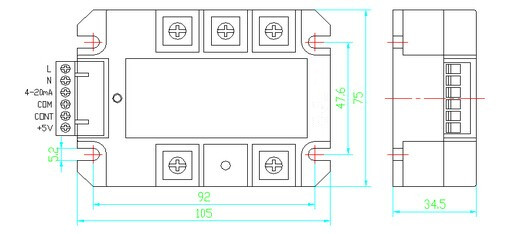

㈣ 外形尺寸

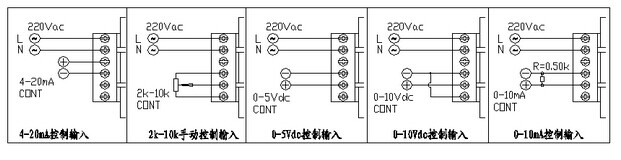

㈤ 輸入端子各功能模式接線圖
使用說明
1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。

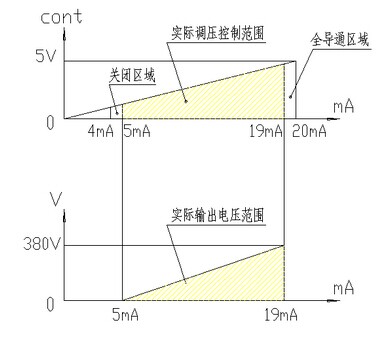

�、佟�4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時+5V端和cont端懸空。
②、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ之間。采用此方式時''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端懸空。
�、�、0-5Vdc控制方式：按圖示，可接受單板機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時+5V端及''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端懸空。
�、�、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端懸空，+5V端和com端短接，0-10Vdc控制信號從0-5Vdc控制端借道進入。
�、�、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。
2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。
3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。
4、當輸出端并聯大電解電容濾波時，由于電容兩端電壓不能突變，這種高電壓、大容性場合
很容易造成模塊過流而損壞，因此模塊上電前須保證控制端cont電壓在0V或4mA，上電后，
cont須從低位逐漸增大，以保證電容沖擊電流最小。
5、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。模塊可手動和自動兩用，通過雙擲開關進行功能切換即可。
6、若模塊內可控硅在較小導通角下長時間輸出較大電流(即主電路輸入電壓很高、輸出電壓很低)，這可能導致模塊嚴重發熱。若負載實際使用電壓較低，可先用三相變壓器將電壓降低，再用模塊整流調壓，可選用LSC-TH0PxxFY低壓系列。
㈥ 強電主回路輸出端應用電路接線
1、安裝方式：壁掛式垂直安裝。接線時各螺釘要擰緊，電源為上進下出。
2、三相交流電路的進線R、S、T無相序要求，導線粗細按實際使用電流選擇。
3、“L”和“N”線僅為模塊內部電源用，用1平方細導線即可，與其余各輸入控制端之間為全隔離絕緣設計。
4、過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。可在模塊的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。
5、模塊應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度(夏季、冬季)、通風條件(自然冷卻、強制冷卻、風量大小)以及安裝密度等因素均有關。①③⑤為三相R、S、T輸入端，②為輸出直流負極，⑥為輸出直流正極。
