㈠ 概述
1、晶谷三相交流固態調壓器采用進口大規模集成電路設計，內部集三相移相觸發電路、單向可控硅、RC阻容吸收回路及電源電路等于一體，可自動或手動調節以改變負載上的電壓，從而調節三相輸出功率。即在輸入控制作用下，產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅，實現三相負載電壓從0V到電網全電壓的無級可調。
2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等輸入自動控制模式，也可用手動控制，輸出電壓從0V到最大值線性可調，輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。
3、調壓器無須外接同步變壓器，也無須外部輸入直流控制電源。
4、調壓器能適應變壓器等感性負載或電加熱等阻性負載，負載Δ形或Y形接法均可，Y形接法時負載中心點不必接入N線。調壓器也適用于小功率三相力矩電機的調速，及風機、水泵等的調速，也可應用于交流電機的緩啟動。
5、調壓器采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。
6、調壓器有LED電源指示和輸出調節量指示。
7、調壓器已內置可控硅保護電路，無須外接。
8、調壓器適用于三相四線制電路，交流380V±10%，頻率：50Hz。自動判別相序，電路的進線R、S、T無相序要求。
9、各輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

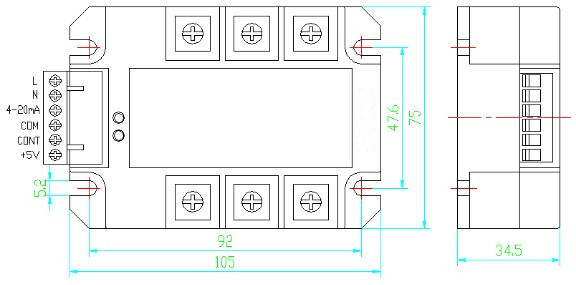

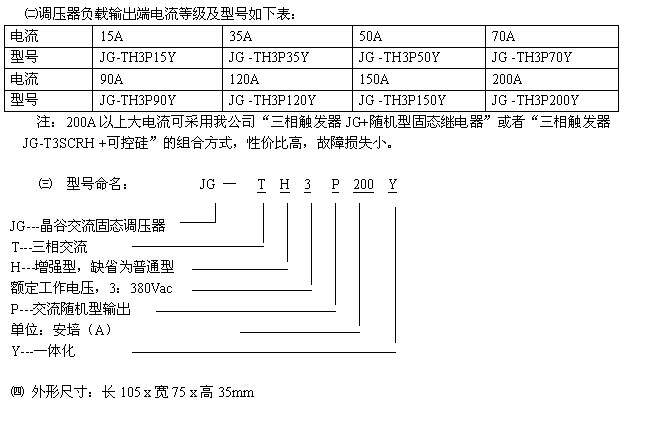

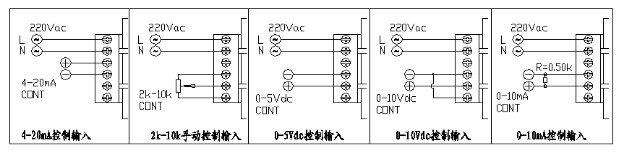

㈤ 輸入端子各功能模式接線圖
使用說明
1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。
①、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，調壓器內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時+5V端和cont端懸空。
②、電位器手動控制方式：按圖示，電位器中間端接到調壓器cont端，電位器另兩端分別接到調壓器com端和+5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，調壓器輸出越大。+5V電壓由調壓器本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ之間。采用此方式時''''''''''''''''4-20mA''''''''''''''''端懸空。
③、0-5Vdc控制方式：按圖示，可接受單板機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，調壓器內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時+5V端及''''''''''''''''4-20mA''''''''''''''''端懸空。
④、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，調壓器內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時''''''''''''''''4-20mA''''''''''''''''端懸空，+5V端和com端短接，0-10Vdc控制信號從0-5Vdc控制端借道進入。
⑤、0-10mA控制方式：按圖示，采用此方式時須在調壓器cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。
2、各功能端相對com端必須為正，com端為負極，如極性接反則調壓器主回路輸出端可能失控。
3、調壓器各功能端的控制特性均為正特性，即控制電壓越高，調壓器強電主回路輸出電壓越高。
4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。
5、若調壓器內可控硅在較小導通角下長時間輸出較大電流（即主電路輸入電壓很高、輸出電壓很低），這可能導致調壓器嚴重發熱。

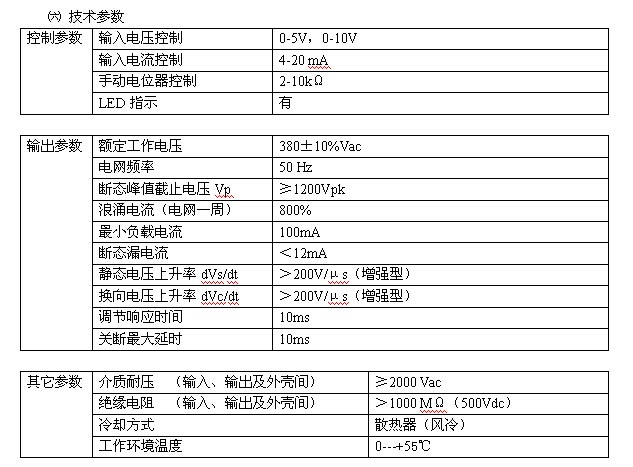

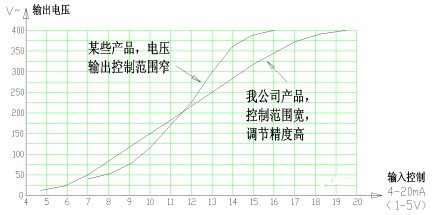

6、調壓器有線性補償功能，輸入輸出特性曲線：

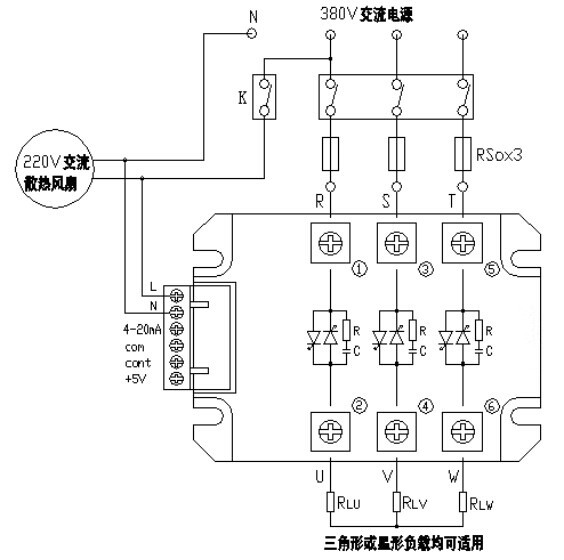

㈦ 強電主回路輸出端應用電路接線
1、 安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各銅端子上要清除雜物，擰緊螺釘，否則會造成端子發熱而導致?lián)p壞。
2、 三相交流電路的進線R、S、T無相序要求，導線粗細按實際使用電流選擇。
3、 "L"和"N"線僅為模塊內部控制電源用，用1平方細導線即可，與各輸入控制端之間為全隔離絕緣設計。 “L”端可接到任一路相線上，“N”端必需接三相零線。
4、 U、V、W輸出端可接380Vac△形負載或者220VacY形負載（無須接N線）。
5、 過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障�？稍谡{(diào)壓器的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。
6、 調壓器應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝220V~風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大�。┮约鞍惭b密度等因素均有關。
7、 Y型調壓器應用于三相四線制電路接線圖：三相輸出電壓對稱性較好，正常情況下三相輸出誤差不大于±10V，若偏差稍明顯，請檢查三相進線R、S、T電壓是否一致，三相負載是否平衡。
