雙向可控硅三相調壓移相觸發器輸入與輸出回路之間光電隔離，發光二極管指示正、反轉狀態。改變控制開關接通位置，可方便實現對雙向可控硅三相調壓移相觸發器的切換。 控制內部設有互鎖、延時等功能，切換安全可靠�？煽毓栎敵�，切換時無機械觸點、無噪音、無火花。產品主要用于雙向可控硅三相調壓移相觸發器運行的頻繁切換。
(一)概述
晶谷三相可控硅交流調壓移相觸發器(英文名稱為Jinggu Solid-State jk trigger)，簡稱LSJK，并不是三個單相可控硅移相觸發器的簡單組合，它內部集三相電壓同步過零檢測、榭目電路、輸入控制電路和三路(或六路)驅動可控硅的觸發電路于一體，獨特的全兼容輸入控制模式，0-5Vdc、0-1OVdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。在輸入控制作用下，產生三相可改變導通角度的強觸發脈沖信號再去分別控制可控硅，即可實現三相負載電壓從OV到電網全電壓的無級可調。輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。觸發器內置高性能開關電源，80-26Vac寬范圍輸入均可正常工作，無須外接同步變壓器，也無須外接直流電源，采用SMT貼片工藝，體積小，外圍接線少，使用方便。有LED電源指示和輸出調節量指示。觸發器使用單寬脈沖強觸發方式，適應感性負載或阻性負載，△形或Y形接法(無須N線)均可，可以觸發額定電流達1500A的可控硅。
三相可控硅觸發器系列有①單向可控硅三相調壓移相觸發器(SJK-T3SCRH )、②雙向可控硅三相調壓移相觸發器(SJK-T3TRI)、③三相半控橋式整流調壓移相觸發器(SJK-T3SCRT )、④三相全控橋式整流調壓移相觸發器(SJK-T3SCRF)等四種。
(二)型號命名

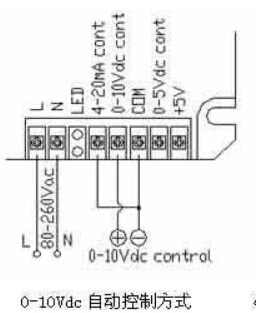

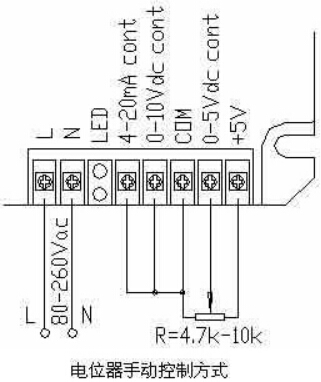

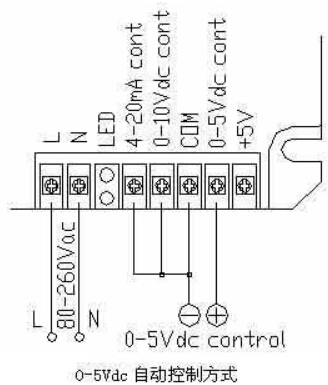

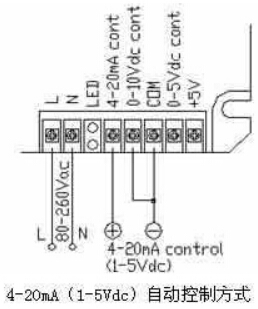

(三)多種輸入方式
(四)外形尺寸
(五)強電部分接線圖
①移相觸發器(LSJK-T3SCRH)與6只單向可控硅組成三相交流調壓的接線圖
�、谝葡嘤|發器(LSJK-T3TR1)與3只雙向可控硅組成三相交流調壓的接線圖
�、垡葡嘤|發器(SJK-T3SCRF)與6只單向可控硅組成三相全控橋式整流直流調壓的接線圖
�、芤葡嘤|發器(SJK-T3SCRT)與3只單向可控硅、3只整流二極管組成三相半控橋式整流直流調壓的接線圖
(六)使用說明
1、三相交流調壓電路的三路進線R、S、T無相序要求。
2、三相半控、全控整流電路中的三路進線R、S、T有相序要求，若發生調控范圍變窄、調控時
輸出有突變等系統不能正常工作時，則將任意兩路進線對調即可。
3、三相觸發器的觸發端(如Al、G1,……，A6、G6)為單寬脈沖強觸發方式，可以觸發額定電流1500A以內的任何單向可控硅。強觸發方式的連線為A1、G1對應KP1的陽極和門極，而不是變壓器驅動方式用的陰極和門極。
4、獨特的全兼容輸入控制模式，0-5Vdc，0-1OVdc, 4-20mA, 1-5Vdc, 0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。
�、佼�(dāng)控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，其中cont在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出;cont在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，導通角a從180°到0°線性減小，交流負載上的電壓從0伏增大到最大值;cont在4.3Vdc-5Vdc左右時為全開通區域，交流負載上的電壓為最大值(接近電網電壓)。
�、诋�(dāng)以0-10Vdc控制輸入時，0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出;0.7Vdc-9.3Vdc左右為可調區域，即隨著控制電壓的增大，導通角a從180°到0°線性減小，交 流負載上的電壓從0伏增大到最大值，9.3Vdc-1OVdc左右時為全開通區域。
�、郛�(dāng)以4-2OmA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出;5-19mA左右為可調區域，即隨著控制電流的增大，導通角a從180°到0°線性減小，交流負載上的電壓從0伏增大到最大值;19-20mA左右時為全開通區域。
5、當使用0-5Vdc輸入控制時，0-lOVdc和4一20mA輸入端必須接地。當使用0-10Vdc輸入控制時，4一20mA輸入端必須接地。當使用4-20mA輸入控制，0一10Vdc輸入端必須接地。各CONT端相對COM端必須為正，如極性相反則輸出端可能失控。
6, CONT端對COM端的輸入阻抗大于30KΩ。+5V電壓信號只提供給手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。
7、在任一時刻宜使用一種輸入方式，若兩種以上方式同時輸入使用，則一般為輸入電壓較高的一種起主要作用。
8、三相交流調壓電路中的負載可以為△接法或Y形接法，Y形接法時中心點不必接入N線。
9、當輸出端并聯大電解電容濾波時，由于電容兩端電壓不能突變，這種高電壓、大容性場合很容易造成模塊過流而損壞，因此模塊上電前須保證控制端CONT電壓在OV或4mA，上電后，CONT須從低位逐漸增大，以保證電容沖擊電流最小。
10、主電路中可控硅的陽極和陰極間必須加一阻容吸收回路保護，其中電阻一般選30-100Ω、3W以上，電容選0.1-1.0uf, 400VAC以上。
11、觸發器有LED電源指示和輸出調節量指示。
12、觸發器內置高性能開關電源，80一260Vac寬范圍輸入均可正常工作，與R、S、T主電路沒有相位關系。
13、模塊無須外接同步變壓器，也無須外接直流電源。
14、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000Vac。
