全隔離
三相交流調壓模塊（以下簡稱三相調壓模塊STY）內部集三相電相位檢測，移相電路、觸發電路和三組反并聯單向可控硅于一體，在我公司提供的三相同步變壓器模塊（型號為TB-3）的支持下（同步變壓器還兼作提供三相調壓模塊內部工作電源用），不需外部任何電路和工作電源，便可以自動控制或外接電位器手動控制，達到改變可控硅導通角即可實現三相負載電壓從0V到電網全電壓的無級可調。
三相交流調壓模塊STY原則上應用于380VA、50HZ的三相電網上，根據控制信號的不同分E、F、G、H型等四類，以下為型號表。
壓模塊型號表.jpg)
�。ㄗⅲ阂陨想娏鞯燃�(jí)為模塊內部一組反并聯可控硅電流最大有效值）
為方便說明，下面以0-5V控制信號為標準作介紹（型號簡稱STY）

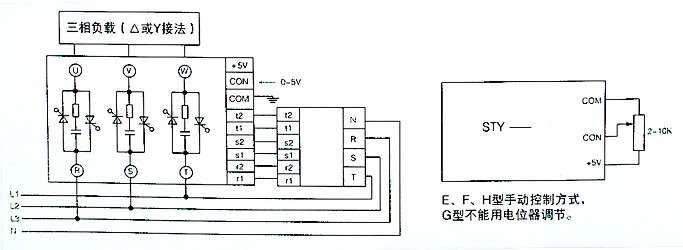

三相調壓模塊上R、S、T和同步變壓器模塊上R、S、T接電網L1、L2、L3（無相序要求，但兩模塊的R、S、T應對連接），同步變壓器N接地線。U、V、W接三相負載（Y、Δ接法均可）。三相調壓模塊上r1、r2、s1、s2、t1、t2和同步變壓器模塊上r1、r2、s1、s2、t1、t2用排線連接（插上線插口即可），+5V端為內部產生，只供電位器手動控制用，CON為控制端，COM為模塊內部地。其中T、S、R、N、U、V、W的強電部分與r1、r2、s1、s2、t1、t2、+5V、CON、COM的弱電部分為全隔離。應用電路及手動控制：
