對電磁固態繼電器的檢測，通常包括以下幾個方面。
一、觸點接觸電阻的檢測
對固態繼電器觸點接觸電阻的檢測，可用萬用表R.*1Ω擋，測盤固態繼電器動斷觸點的電阻值，正常值應為0Ω。再將銜鐵按下，同時用萬用表測量常開觸點的電阻值，其正常值也應為1Ω。若測得某組觸點有一定電阻或為無限大，則說明該觸點已氧化或觸點已被燒蝕。
二.固態繼電器工作電壓的檢測
固態繼電器在電氣設備中應用相固態當廣泛.它能自動完成電氣設備閉合和釋放的轉換功能。在更換繼電器時，如果一時無法確定繼電器的工作電壓和性能，可采用以下方法來迅速檢測繼電器的工作電壓、吸合電流和釋放電流。

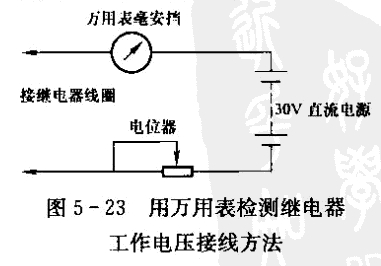

(1)首先準備一只10kΩ左右的電位器、直流電源和萬用表.用萬用表檢測繼電器工作電壓接線方法如圖所示。
(2)按圖將元器件串聯成電路再接入待測組電器繞組線圈。直流電源可采用25 -30V直流電。當串聯完畢后即接通電源，此時若繼電器觸點立即產生吸合動作，應把直流電壓降低一些。
當電壓降低以后繼電器無任何動作，應調節電位器阻值(增大或減小電阻值)，觀察萬用表毫安電流擋應有讀數顯示，當電位器調到某一位置時，固態繼電器觸點吸合，此時萬用表顯示的讀數就是繼電器的吸合電流值。例如指示值為5mA處，那么繼電器的吸合電流就是5mA。當然，繼電器的工作電流要比吸合電流大，一般是吸合電流的2倍，即為10mA,如果用萬用表電阻擋測得繼電器線圈的直流電阻為100Ω，電流以lOmA計算，該繼電器的額定工作電壓為l0V左右。
在固態繼電器產生吸合動作以后.再慢慢地旋動電位器的阻值(應調大電阻值)，待固態繼電器原吸合的觸點在瞬間釋放時，立即停止轉動電位器，觀察電流表上顯示的數據，就是固態繼電器的釋放電流值。
