可控硅調壓模塊的結構 |
| 更新時間：[2014-12-08] 瀏覽次數：3940次 |

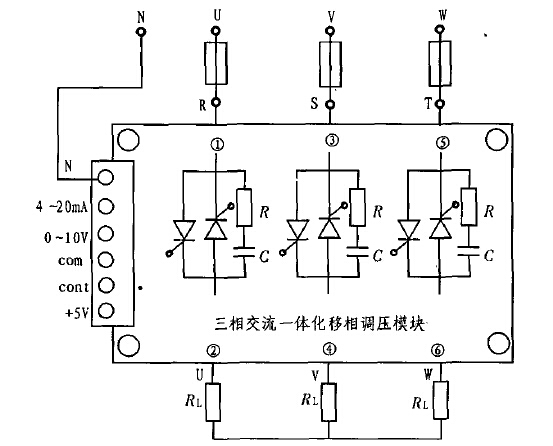

可控硅調壓模塊結構如圖1所示，l、3、5為模塊進線端，2、4、6為模塊出線端，分別連接電源和負載。左側6個接線端為控制功能端.分別為4～20 mA信號輸入端、0～10 V信號輸人端、0～5 V信號輸入端、0一10 mA信號輸入端及手動控制輸入端。當某控制端(如4—20 mA功能端)輸入信號由小(4 mA)連續的變化到最大(20 mA)時，模塊的輸出線電壓由0 V連續的變化到電網電壓380 V。
|
|
