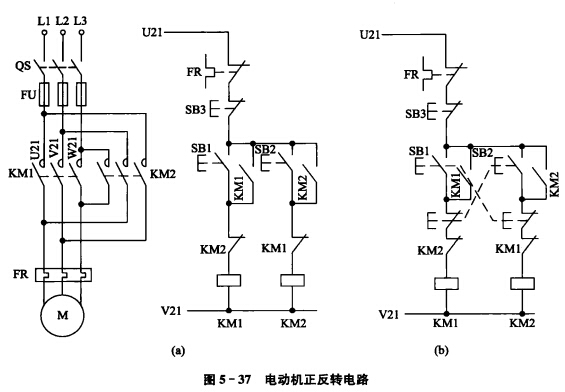

機床的工作部件常需要作兩個相反方向的運動，大都靠電動機正反轉來實現。實現電動機正反轉的原理很簡單，只需改變電動機三相電源的相序，就可改變電動機的轉向。圖5-37所示為兩個按鈕分別控制兩個接觸器來改變電動機相序，實現電動機正反轉的控制電路。在圖5-37(a)中SB1,SB2分別為正、反轉控制按鈕，SB3為停止按鈕。常閉觸頭KM1，KM2為互鎖觸頭，以避免SB1，SB2同時按下可能造成的短路事故。該電路在電動機換向時，需先按停止按鈕SB3才能反方向啟動。故常稱為“正停反”控制線路，頻繁換向時，操作不方便。
若采用圖5一37(b)所示的電路，即用復合按鈕代替單觸頭按鈕，便可實現不用停止按鈕過渡而反轉。該電路由于能使電動機在運轉時按反轉啟動按鈕直接換向，常稱為“正反一停”控制電路。這種正反轉控制電路僅適用于小容量電動機，且拖動的機械裝置轉動慣量又較小的場合。
